Zebra打印机 140Xi4校准打印机和调节打印头压力

文章出处:责任编辑:查看手机网址
扫一扫!Zebra打印机 140Xi4校准打印机和调节打印头压力扫一扫!
人气:-发表时间:2019-10-23 10:37【

Zebra打印机 140Xi4校准打印机和调节打印头压力

1 校准打印机

 在打印机首次投入使用时,应进行校准,校准过程能够让打印机为您应用中使用的特定介质和色带确定正确的设置,可以根据需要随时校准打印机。

1.1 自动校准

打印机自动设置在标签间检测到的距离值

 当MEDIA POWER UP(介质加电)或HEAD CLOSE(打印头关闭)的控制面板设置为CALIBRATION(校准)时,打印机将在加电或关闭打印头时自动执行校准,在自动校准过程中,打印机确定标签长度和感应器设置,自动校准的结果将存储在打印机的存储器中,即使打印机电源关闭,结果也不会丢失。这些参数在执行下次校准之前始终有效。

1.2 手动校准

 执行介质和色带传感器校准将传感器的敏感度重设,以更为准确地检测到介质和色带,如果更改了色带和介质类型,执行次校准过程后您的打印机可以更好的工作。

可使用下述步骤调节介质和色带传感器的敏感度:

 ① 按下控制面板上的SETUP/EXIT(设置/退出)按钮

 ② 按NEXT/SAVE(下一个/保存)按钮,选择到“介质和色带 校准”参数

 ③ 按加号(+)可开始校准过程。显示LOAD BACKING(装入衬纸)提示

 ④ 打开打印头

 ⑤ 从衬纸上剥下大约203毫米标签,并将介质送入打印机,这样仅有衬纸位于介质传感器之间

 ⑥ 让打印头保持打开状态

 ⑦ 按加号(+)可继续,显示REMOVE RIBBON(取下色带)提示

 ⑧ 如果使用了色带,应将其卸下

 ⑨ 关闭打印头

 ⑩ 按加号(+)可继续,显示CALIBRATING PLEASE WAIT(正在校准请等待)消息。打印机根据所使用的特定介质和色带组合,调节从介质和色带传感器接受的信号增益,在传感器图表上,它实际对应于为更好读取您的打印应用而上下移动的图形峰值。完成校准后,将显示RELOAD ALL(全部重新装入)

 ⑾ 打开打印头,并将介质前推到让标签位于介质传感器下方

 ⑿ 重新装入色带(如果使用了)

 ⒀ 关闭打印头

 ⒁ 按加号(+)可继续,打印机执行自动校准,在该过程中,打印机根据新建立的标尺检查介质和色带读数,以确定色带长度和打印模式,要查看新标尺上的读数,可打印一张传感器校正图

2 调节透射式介质传感器

 透射式介质传感器组件由两个部件组成:光源和光敏元件,底部介质传感器是光源,顶部介质传感器是光敏元件,介质从两个部件之间通过。

 只有在打印机无法检测到标签顶部时才需要调节这些传感器,在这种情况下,即使打印机中装有标签,控制面板液晶屏仍显示ERROR CONDITION PAPER OUT(错误条件打印纸用尽),对于介质中带有打孔或缺口的间断介质,传感器必须位于打孔或缺口的正上方。

2.1 顶部介质传感器

要沿着介质的内侧重新定位顶部介质传感器,应执行以下步骤:

 ①如果使用了色带,应将其取出

 ②找到顶部介质传感器调节螺丝,顶部介质传感器的传感头位于调节螺帽的正下方

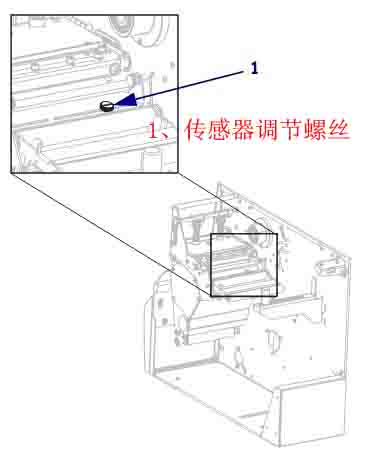

传感器调节螺丝

 ③使用扁平头螺丝刀,松开顶部介质传感器调节螺钉

 ④将顶部介质传感器沿着槽滑出至所需位置

 ⑤拧紧调节螺丝,将顶部介质传感器固定到新位置

 ⑥根据顶部介质传感器调整后的新位置,调整底部介质传感器位置

2.1 底部介质传感器

 调节顶部介质传感器位置后,应相应调整底部介质传感器以与其新位置匹配。

要调节底部介质传感器,应完成以下步骤:

 ①在后方辊轮下,找到底部介质传感器组件,传感器是一个由弹簧夹固定的电路板

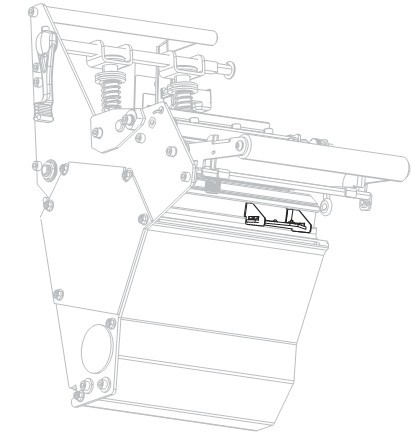

底部介质传感器

 ②滑动底部介质传感器,直到它位于顶部介质传感器的下方,使用底部传感器发出的光源帮助对准顶部传感器,可根据需要将电线轻轻拉出(电线应稍稍松弛)。

3 调节打印头压力和压紧件位置

 打印质量取决于所使用的标签和色带,以及打印头压紧件的压力和位置,应确保标签和色带适用于您的应用,如果适用,应检查压紧件位置和打印头压力。

3.1 压紧件位置调节

 如果打印内容的一侧颜色较浅,或者使用的标签较厚,可能需要调节压紧件位置,如果压紧件压力过低或不均匀,标签和色带可能会滑动。

要调节压紧件位置,应执行以下步骤:

 ①松开压紧件总成顶部的锁紧螺母

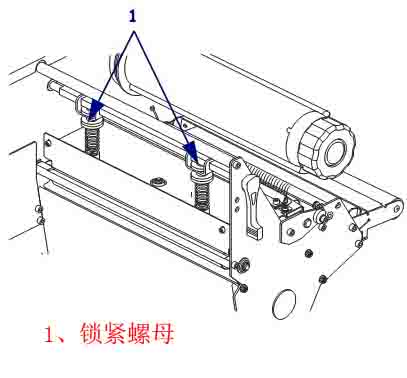

锁紧螺母

 ②滑动压紧件,知道它们在介质上施加了均匀的压力,对于非常窄的介质,应将一个压片放置在标签的中央,并减小另一个未使用压片的压力。

 ③拧紧锁定螺母

3.2 打印头压力调节

 如果正确调节压紧件后仍无法解决打印质量问题,应尝试调节打印头压力,请使用能够提供所需打印品质的最低打印头压力,这样能够延长打印头寿命。

要调节打印头压力,应执行以下步骤:

 ①运行暂停自检,可以用61毫米/秒得速度打印标签

 ②打印标签过程中,可以使用控制面板上的控制键降低打印深度设置值,直到标签上打印出灰色,而不是黑色为止。

 ③松开压紧件总成上顶部压花螺母

 ④某些介质类型需要更大的压力才能获得理想的打印效果,对于某些介质类型,可使用底部的压花螺母来增大或减少压力,直到打印区域左侧及右侧边缘的颜色深度相同。

 ⑤可以使用控制面板,将颜色深度提高到所需的水平

 ⑥拧紧上方压花螺母
